夾套電動保溫調節閥
一、電動保溫調節閥 產品概述
本公司的夾套電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍大，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度減低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質適合過程控制的需要。電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源便可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。
|
|
|---|---|

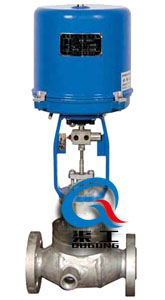

| ZRHBW電動保溫調節閥 | ZDHBW電動保溫調節閥 |
二、電動保溫調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||
| 額定行程 | 16 | 25 | 40 | 60 | ||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||
| 閥芯形式 | 單座式、套筒式 | |||||||||
| 流量特性 | 等百分比、快開特性 | |||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | |||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6定制)、手操功能：手柄 | ||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||
三、電動保溫調節閥 主要結構圖
|
|
| 電動保溫調節閥 (單座式結構圖) | 電動保溫調節閥 (套筒式結構圖) |
四、電動保溫調節閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 3 |
閥座/套筒 |
304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 導向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 7 | 閥蓋 | WCB | 304 | 316 | 316L |
| 8 | 閥桿 | 304 | 304 | 316 | 316L |
| 9 | 保溫夾套 | 25 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
| 12 | 填料壓蓋 | WCB | 304 | 316 | 316L |
五、電動保溫調節閥 主要性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||
六、電動保溫調節閥 外形圖
|
|
|---|---|

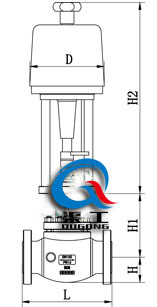

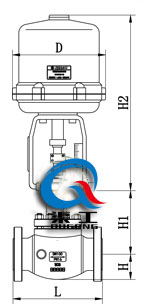

| 電動保溫調節閥(配381L執行器) | 電動保溫調節閥(配PSL執行器) |
七、電動保溫調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | |
| H1 | 182 | 182 | 218 | 225 | 230 | 264 | 271 | 285 | 320 | 344 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | |
