ZRHB電動波紋管調節閥
一、電動波紋管調節閥 產品概述
本公司的ZRHP/M-BWG電動波紋管調節閥，由3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動波紋管密封調節閥閥芯采用上導向結構，結構緊湊，有呈S流線型的流道，使其壓降損失小、流量大，可調范圍大，流量特性精度高，符合IEC534-1-1976標準。上閥蓋采用波紋管密封結構，電動波紋管調節閥適用于極素養、易燃易爆易揮發的金屬介質的調節。另外電動波紋管調節閥也可用在真空的場合。
|
|
|---|---|

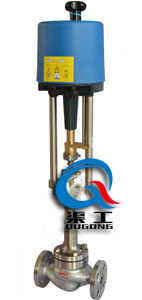

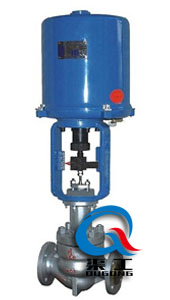

| ZRHB電動波紋管調節閥(配引進型3810執行器) | ZDHB電動波紋管調節閥(配引進型PSL執行器) |
二、電動波紋管調節閥 主要技術參數
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
| 額定行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||||
| 閥蓋形式 | 波紋管密封型-40～+350℃ | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座式、套筒式 | |||||||||||||
| 流量特性 | 等百分比、直線型 | |||||||||||||
| 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | |||||||||||||
| 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | |||||||||||||
| 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | ||||||||||||||
| 環境溫度：-25～+70℃、環境濕度：≤95% | ||||||||||||||
三、電動波紋管調節閥 主要結構圖
|
|
| 電動波紋管調節閥 (單座式) | 電動波紋管調節閥 (套筒式) |
四、電動波紋管調節閥 主要零件材料
| 1 | 閥體 | WCB | 304 | 316 | 316L |
|---|---|---|---|---|---|
| 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 3 |
閥座/套筒 |
304 | 304 | 316 | 316L |
| 4 | 閥芯 | 304 | 304 | 316 | 316L |
| 5 | 導向套/并帽 | 304 | 304 | 316 | 316L |
| 6 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 |
| 7 | 閥蓋 | WCB | 304 | 316 | 316L |
| 8 | 閥桿 | 304 | 304 | 316 | 316L |
| 9 | 波紋管 | 304 | 304 | 316 | 316L |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
五、電動波紋管調節閥 主要性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.5； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 30：1 | ||

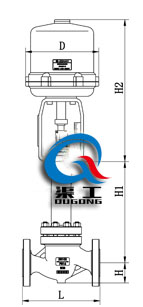

六、電動波紋管調節閥 外形圖
|
|
|---|---|
| 電動波紋管調節閥(配381L執行器) | 電動波紋管調節閥(配PSL執行器) |
七、電動波紋管調節閥 安裝連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 365 | 365 | 425 | 430 | 445 | 660 | 680 | 690 | 748 | 740 | 780 | 820 | 880 | |
| H2 | 3810L | 373 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 |
| PSL | 465 | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 | |
| D | 3810L | 225 | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
| PSL | 177 | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
