一、鍛鋼低溫球閥 產品概述
本公司定的DQ61N鍛鋼低溫球閥主要適用于火力電站多種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。鍛鋼低溫球閥使用溫度在-196~-150度的低溫液態(tài)介質系統中，自密封設計，壓力越高，密封越好。
|
|---|

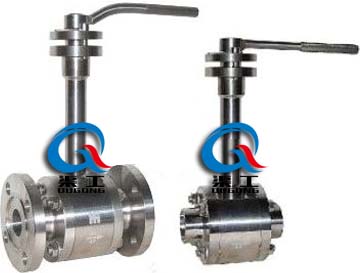

| DQ61N鍛鋼低溫球閥 |
二、鍛鋼低溫球閥 材料明細表
| 零件名稱 | AS to ASTM | SS ASTM | |||||
|---|---|---|---|---|---|---|---|
| Type A352LF3 | Type A352LF3 | Type F304(L) | Type F304(L) | ||||
| 閥體接體，閥蓋 | Type A352LF3 | Type A352LF3 | A182 F304(L) | A182 F304(L) | |||
| 等長雙頭螺栓 | A193L7+鍍鎘 | A193 3B8 | A193 B8 | A193 B8M | |||
| 螺母 | A193L7+鍍鎘 | A1948 | A1948 | A1948M | |||
| 密封圈/墊片 | RTFE+Cu粉/尼龍1010/PPL | ||||||
| 球體 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 閥桿 | A182F304 | A182F304(L) | A182F304(L) | A182F316(L) | |||
| 止推片/填料 | RTFE+Cu粉/尼龍1010/PPL，碳素纖維 | ||||||
| 壓蓋 | A105N | A351 CF8 | |||||
| 定位片 | A182F321 | ||||||
| 扁螺母 | A1944+鍍鎘 | A1948 | A1948 | A1948 | |||
| 手柄 | A193L7+鍍鎘 | A193B8 | A193B8 | A193B8 | |||
| 圓柱銷 | Q235A | ||||||
| ≥－40℃ | ≥－101℃ | ≥－196℃ | |||||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
三、鍛鋼低溫球閥 主要連接尺寸
| DN | INCH | L | D | L1 | D | D1 | H | W |
|---|---|---|---|---|---|---|---|---|
| 15 | 1/2 | 92 | 13 | 9.6 | 36 | 21.8 | 230 | 160 |
| 20 | 3/4 | 111 | 18 | 12.7 | 42 | 27.3 | 260 | 220 |
| 25 | 1 | 127 | 23 | 12.7 | 52 | 33.8 | 280 | 200 |
| 32 | 11/4 | 140 | 28 | 12.7 | 60 | 42.6 | 290 | 250 |
| 40 | 11/2 | 152 | 35 | 12.7 | 68 | 48.7 | 320 | 250 |
| 50 | 2 | 178 | 45 | 15.9 | 80 | 61.2 | 340 | 350 |
三、鍛鋼低溫球閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的鍛鋼低溫球閥產品型號，請按型號直接向我司訂購；
