一、高壓全啟式安全閥 產品概述
A42Y-160/320C型高壓全啟式安全閥適用于工作溫度≤200℃的空氣、氮氫混合氣等介質的設備和管路上。A42Y-160P/R、A42Y-320P/R型高壓全啟式安全閥適用于工作溫度≤200℃有腐蝕性氣體的設備和管路上，作為超壓保護裝置。高壓全啟式安全閥連接法蘭按JB/T2769-92的標準。
|
|
|
A42Y高壓全啟式安全閥
|

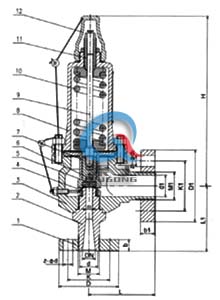

A42Y高壓全啟式安全閥 (外形結構尺寸)
|
二、高壓全啟式安全閥 主要零件材料
|
NO
|
零件名稱
|
材料
|
|
1
|
閥體
|
WCB
|
|
2
|
閥座
|
ZG2Cr13
|
|
3
|
調節(jié)圈
|
ZG2Cr13
|
|
4
|
閥瓣
|
2Cr13
|
|
5
|
導向套
|
2Cr13
|
|
6
|
閥蓋
|
ZG230-450
|
|
7
|
彈簧
|
50CrVA
|
|
8
|
閥桿
|
2Cr13
|
|
9
|
扳手
|
ZG200-400
|
|
10
|
調整螺桿
|
45
|
|
11
|
密封面材料
|
"H"堆焊D507,"Y"堆焊Co基硬質合金
|
|
12
|
保護罩
|
ZG200-400
|
三、高壓全啟式安全閥 連接尺寸
|
型號
|
通徑 DN
|
do
|
d
|
M
|
D
|
K
|
Z-φd
|
b
|
d1
|
C
|
M1
|
D1
|
K1
|
Z1-φd
|
b1
|
L
|
L1
|
≈H
|
|
A42Y-160
|
15
|
8
|
20
|
M24×2
|
95
|
60
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
20
|
10
|
27
|
M33×2
|
105
|
68
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
25
|
12
|
28
|
M33×2
|
105
|
68
|
3-18
|
20
|
40
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
130
|
135
|
314
|
|
32
|
15
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
390
|
|
40
|
20
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
65
|
74
|
M80×3
|
200
|
145
|
6-29
|
40
|
180
|
165
|
495
|
|
50
|
25
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
80
|
94
|
M100×3
|
225
|
170
|
6-33
|
45
|
190
|
190
|
510
|
|
A42Y-320
|
15
|
8
|
27
|
M33×2
|
105
|
68
|
3-18
|
20
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
20
|
10
|
32
|
M36×2
|
110
|
75
|
3-18
|
22
|
29
|
37
|
M42×2
|
115
|
80
|
4-18
|
22
|
95
|
100
|
263
|
|
25
|
12
|
35
|
M42×2
|
115
|
80
|
4-18
|
22
|
40
|
47
|
M52×2
|
165
|
115
|
6-26
|
28
|
130
|
135
|
314
|
|
32
|
14
|
41
|
M48×2
|
135
|
95
|
4-22
|
25
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
390
|
|
40
|
18
|
58
|
M64×3
|
165
|
115
|
6-26
|
32
|
65
|
74
|
M80×3
|
200
|
145
|
6-29
|
40
|
180
|
165
|
495
|
|
50
|
23
|
70
|
M80×3
|
200
|
145
|
6-29
|
40
|
80
|
94
|
M100×3
|
225
|
170
|
6-33
|
45
|
190
|
190
|
510
|
|
A42Y-400
|
32
|
15
|
41
|
M48×2
|
135
|
95
|
4-22
|
25
|
50
|
59
|
M64×3
|
165
|
115
|
6-26
|
32
|
150
|
150
|
397
|
四、高壓全啟式安全閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數(shù):1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的高壓全啟式安全閥產品型號，請按型號直接向我司訂購；
