一、美標軟密封旋塞閥 產品概述
X43F美標軟密封旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、化肥、電力行業等多種工況的管路上切斷或接通管路介質。
|
|
|
X43F美標軟密封旋塞閥
|

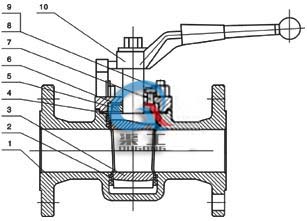

X43F美標軟密封旋塞閥 結構圖
|
二、美標軟密封旋塞閥 技術規范
|
結構形式
|
BC
|
|
驅動方式
|
手柄，蝸輪蝸桿傳動，氣動，電動
|
|
設計標準
|
API599，API6D
|
|
結構長度
|
ASME B16.10
|
|
連接法蘭
|
ASME B16.5
|
|
試驗和檢驗
|
API598.API6D
|
三、美標軟密封旋塞閥 產品性能
|
公稱壓力(LB)
|
殼體試驗壓力(MPa)
|
密封試驗壓力(MPa)
|
適用溫度(℃)
|
使用介質
|
|
150
|
3.0
|
2.2
|
≤180℃
|
水、蒸汽、油品等
|
|
300
|
7.5
|
5.5
|
|
600
|
15.0
|
11.0
|
|
900
|
22.5
|
16.5
|
四、美標軟密封旋塞閥 主要零件材料
|
序號
|
名稱
|
材質
|
|
1
|
閥體
|
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
|
|
2
|
卡套
|
PTFE
|
|
3
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
|
|
4
|
墊片
|
柔性石墨+不銹鋼
|
|
5
|
調整墊
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
|
|
6
|
閥蓋
|
ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
|
|
7
|
調整螺栓
|
ASTM A193-B7,A320-B8,A193-B8M
|
|
8
|
六角螺母
|
ASTM A194-2H,A194-8,A194-8M
|
|
9
|
螺栓
|
ASTM A193-B7,A320-B8,A913-B8M
|
|
10
|
手柄
|
ASTM A105-WCB
|
五、美標軟密封旋塞閥 主要外形尺寸圖
|
|
|

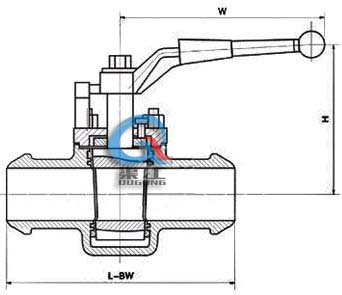

X43F美標軟密封旋塞閥 (承插焊)
|
X43F美標軟密封旋塞閥 (法蘭)
|
六、美標軟密封旋塞閥 主要連接尺寸
|
型號
|
X43F-150LB
|
|
壓力等級
|
150LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量（kg）
|
8.5
|
9.5
|
10.5
|
12
|
14
|
18
|
22
|
26
|
40
|
60
|
70
|
130
|
219
|
381
|
570
|
注：四寸及以上為蝸輪操作4"
|
型號
|
X43F-300LB
|
|
壓力等級
|
300LB
|
|
口徑
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
|
重量（kg）
|
9.5
|
10.5
|
12
|
14
|
16
|
20
|
24
|
29
|
53
|
75
|
85
|
185
|
230
|
390
|
550
|
注:四寸及以上為蝸輪操作4"
七、美標軟密封旋塞閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的美標軟密封旋塞閥型號，請按型號直接向我司銷售部訂購。
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們為您審核把關。
