一、Y型鍛鋼截止閥 產品概述
本公司的Y型鍛鋼截止閥有三種閥蓋設計形式。一種是螺栓式閥蓋，按這種設計形式設計的Y型鍛鋼截止閥，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封?？蛻粲邢嚓P(guān)要求時也可采用金屬環連接。二種設計形式是焊接式閥蓋，按這種形式設計的Y型鍛鋼截止閥,其閥體與閥蓋用螺紋連接,全焊密封。客戶有其它要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的Y型鍛鋼截止閥，其閥體與閥蓋用螺紋連接，內壓自密封環密封?？稍O(shè)計成“Y”型閥的有截止閥和止回閥。
|
|
|---|---|

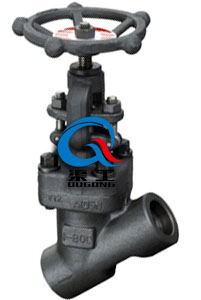

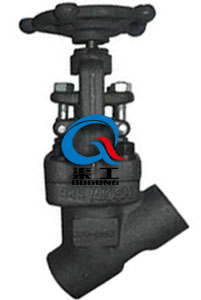

| Y型鍛鋼截止閥 (A105鍛鋼) | Y型鍛鋼截止閥 (鍛不銹鋼) |
二、Y型鍛鋼截止閥 產品結構特點
1. 壓力自緊封Y型鍛鋼截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。
2. 采用以下結構。
3. 全徑或縮徑。
4. 升降式和球式止回閥。
5. 按需內置彈簧。
6. 可拆卸實心閥瓣。
7. 自定心壓板壓套式。
8. 整體式上密封座。
9. 明桿支架型（OS&Y）。
10. 螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋。
11. 承插端符合ASME B16.11。
12. 螺紋連接端（NPT)符合ANSI/ASME B1.20.1。
13. 閥瓣可變換為針型、節流型、球型、止回型。
三、Y型鍛鋼截止閥 主要零件材料
| 序號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | |
|---|---|---|---|---|---|
| Type A105 | Type A182 F22 | Type A182 F304(L) | Type A182 F316(L) | ||
| 1 | 閥體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 閥瓣 | A105N | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 閥桿 | A182 F6a | A182 F304(L) | A182 F316(L) | |
| 4 | 密封座 | A105N | A182 F304 | A182 F304(L) | A182 F316(L) |
| 5 | 密封環 | F182 F304L | A182 F304(L) | A182 F316(L) | |
| 6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 7 | 墊圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 8 | 閥桿螺母 | A276 F420 | |||
| 9 | 軸承壓蓋 | A194 2H | A194 4 | A194 8 | A194 8M |
| 10 | 鎖緊螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 11 | 手輪 | A197 | |||
| 12 | 對夾塊 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 13 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 14 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | 填料壓板 | A216 WCB | A351 CF8 | ||
| 16 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A1983 B8M |
| 17 | 螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 18 | 圓柱銷 | A276 420 | A182 F304 | ||
| 19 | 填料壓套 | A276 410 | A182 F304 | ||
| 20 | 吊耳 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 21 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 22 | 填料 | 不銹鋼絲+柔性石墨 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸氣、油品等 | 硝酸等 | ||
| 適用溫度 | -29°C～425°C | -29°C～550°C | -29°C～200°C | ||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；
四、Y型鍛鋼截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
