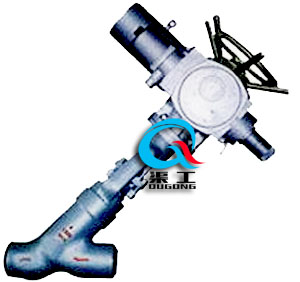

J965Y電動直流對焊截止閥
一、電動直流對焊截止閥 產品概述
本公司的電動直流對焊截止閥是采用截止閥和高準度電動執行器組成。電動直流對焊截止閥結構合理，性能優良，造型美觀，適用的壓力范圍大，主要用來接通或截斷管路中的介質。
|
|---|
| 電動直流對焊截止閥，電動焊接截止閥，電動高壓截止閥 |
二、電動直流對焊截止閥 設計采用標準
1、設計制造JB3595規定。
2、結構長度按JB3595規定或按用戶要求。
3、連接端按JB3595規定或按用戶要求。
4、閥門檢查和試驗按JB3595規定。
三、電動直流對焊截止閥 主要零件材料
| 零件名稱 | 材料牌號 | ||
|---|---|---|---|
| 閥體 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 閥蓋 | 25 | 12Cr1MoVA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封環 | 05F | 05F | 柔性石墨 |
| 四開環 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 閥桿螺母 | ZQAL9-4 | ZQAL9-4 | |
四、電動直流對焊截止閥 主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 強度試驗 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封試驗 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作溫度 | ≤425℃ | |||||||
| 適用介質 | 水、蒸汽、腐蝕性介質 | |||||||
五、電動直流對焊截止閥 產品選型
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：電源電壓、控制方式(開關型，調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式，電-關式)
